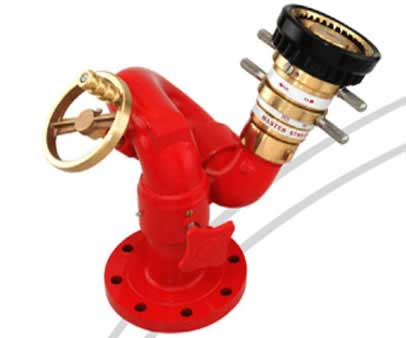

Canhão Monitor Fixo - 1250GPM
Canhão Monitor Fixo - 1250 GPM - CMC#611
Canhão monitor fixo projetado para operar com vazão de até 1250 GPM (4800 LPM). Permite movimento angular (através de volante) na vertical de 140° e na horizontal de 360° com travamento em qualquer posição. Mesmo pressurizado este ajuste de rotação e elevação é realizado com facilidade devido ao sistema utilizado com dupla fileira de esferas em aço inoxidável. Dotado de blindagem para preservar lubrificadas as engrenagens e equipado com engraxadeiras para lubrificação das partes móveis que giram sobre rolamentos em aço inox. Seu corpo em bronze resistente a corrosão é ideal para uso em ambientes com atmosfera potencialmente corrosiva (marítimos /"roffshore").
Principais características
- Corpo em bronze resistente a corrosão (UNS C83600,ASTM B62/8584)
- Ideal para operação em ambientes com atmosfera potencialmente corrosiva ("offshore")
- Vazão de até 1250 GPM (4800 LPM)
- Passagem livre da água:3"
- Movimento horizontal:360°
- Movimento Vertical:140° (+70°a -70°)
- Conexão de entrada:flange de 3"ou 4"(ANSI,ASA,DIN ou ISO)
- Conexão de saída:2-1/2"
- Engrenagem helicoidal em bronze ou aço inox
- Anéis de vedação: neoprene
- Acabamento:vermelho segurança
- Pressão de operação:75 a 200 PSI (5 a 14 BAR)
- Peso:26,0 kg
- Certificação:FM&CE
- Corpo em liga de alumínio anodizado
- Vazão de até 1250 GPM (CMC#622-3) quando instalado em basefixa
- Vazão de até 800 GPM (CMC#622-2) quando instalado em base móvel
- Movimento horizontal de 270° com travamento em qualquer posição (base móvel)
- Movimento horizontal de 360° com trava mento em qualquer posição (base fixa)
- Movimento vertical de 105°(-30°~0°~+70°)
- Perda por atrito de 15 P51 a 800 GPM e 12 PSI a 750 GPM (base móvel)
- Perda por atritode 24 P5I a 1250 GPM e 18 PSI a 1000 GPM (basefixa)
- Conexão de entrada tipo engate rápido em liga alumínio de 2 X 2-1/2"(storz)
- Conexão de saída 2-1 /2"rosca macho NH 7,5 f.p.p
- Cinco pés retráteis com garras
- Peso:12,0 kg

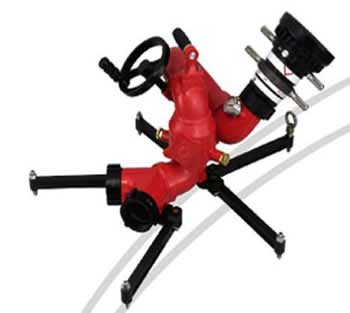

Canhão Monitor Portátil para Ataque Rápido - 1250GPM
CMC#622-2 / CMC#622-3
Canhão monitor portátil projetado para ataque rápido com vazão de até 1250 GPM (4800 LPM) quando utilizado em base fixa e 800 GPM (3030 LPM) se utilizado na base móvel.Fabricado em liga levede alumínio, possui ângulo de lançamento com variação de 105° e varredura de 270° (base portátil) ou 360°(base fixa). Dotado de volante em alumínio com manopla para facilitar o controle dos movimentos verticais e equipado com duas entradas de 2-1/2" engate rápido (storz) com válvula de retenção tipo portinhola. Permite que a parte superior seja retirada e inserida em um flange fixa,como coluna de hidrante ou viatura. Seu projeto contempla engrenagem blindada de aço inox para evitar danos quando instalado em ambientes agressivos. Possui manômetro glicerinado com escala de O a 150 P51 e tem cinco pés retrateis com esporões em suas extremidades para melhor aderência ao solo. Equipado com alça de transporte e fornecido com fita de ancoragem para uma operação segura.
